主要用途：
视镜用于石油、化工及其它工业设备窥视装置上，以观察设备内部物料操作情况。材料有不锈钢、碳钢、衬里等。*高使用压力为25kgf/cm2,允许介质温度为0-200℃。视镜玻璃材质为钢化硼硅玻璃，钢化硼硅玻璃色度温差为180℃。
参数：
壳体材质
Body | 视窗材质
Glass Material | S密封件
Seal Material | 工作温度（℃）
Ambient Temperature | 操作压力
Operating Pressure | 连接方式
Joint type | 允许急变温度（℃） |
| 碳钢 CS 不锈钢 304 不锈钢 316L 玻璃钢 FRP | 钢化硼硅玻璃
Borou Silicom | 丁腈橡胶
NBR 聚四氟乙烯
PTFE | -10～250℃ | 0.6～2.5MPa | 螺纹连接
Threaded 法兰连接
Flange joint 对焊连接
Butt Welding joint | ＜60℃ |
石英玻璃
Quartz glass | -30～800℃ | 0.6～1.0 MPa |
钠钙玻璃
Natrium & Calcium | 0～80℃ | 0.6～1.0 MPa |
法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：参照“HGJ501-502-86压力容器视镜”设计制造和验收。

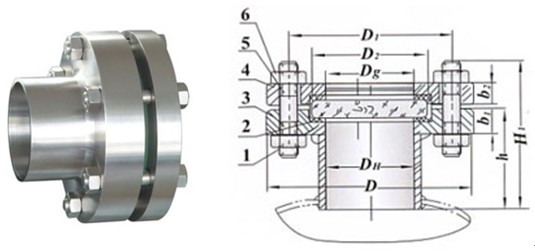

尺寸表：
公径直径
Dg | 公称压力Pg
Kgf/cm2(Mpa) | D | D1 | b1 | b2 | Dh×S | h | ≈H | ≈H1 | 螺柱 |
| 数量n | 直径d |
| 50 | 10 | 130 | 100 | 34/32 | 22 | 57/3.5 | 70 | 79 | 113 | 6 | M12 |
| 50 | 16 | 130 | 100 | 34/24 | 24 | 57/3.5 | 70 | 79 | 116 | 6 | M12 |
| 50 | 25 | 130 | 100 | 34/26 | 26 | 57/3.5 | 70 | 84 | 120 | 6 | M12 |
| 80 | 10 | 160 | 130 | 36/24 | 24 | 89/4 | 70 | 86 | 120 | 8 | M12 |
| 80 | 16 | 160 | 130 | 36/26 | 26 | 89/4 | 70 | 91 | 127 | 8 | M12 |
| 80 | 25 | 160 | 130 | 36/28 | 28 | 89/4 | 70 | 96 | 128 | 8 | M12 |
| 100 | 10 | 200 | 165 | 40/26 | 26 | 108/4 | 80 | 100 | 142 | 8 | M16 |
| 100 | 16 | 200 | 165 | 40/28 | 28 | 108/4 | 80 | 105 | 143 | 8 | M16 |
| 125 | 10 | 225 | 190 | 40/28 | 28 | 133/4 | 80 | 105 | 143 | 8 | M16 |
| 150 | 10 | 250 | 215 | 40/30 | 30 | 159/4.5 | 80 | 110 | 150 | 12 | M16 |
订货须知：
订货时请注明产品尺寸、操作压力及材质。
当需要其他标准法兰、材质或操作压力时，请在订货时注明。
